Mengenal type pendinginan pipa ac split di bagian outdoor
___________________
Hasil Pendinginan unit evaporator ac dihasilkan dari hasil proses pemadatan di bagian kondensor nya dan pemendaran ( proses karburasi ) gas freon oleh pipa kapiler di bagian pipa discharge nya.
Daptar isi
Urutan skema sistem sirkulasi ac
Gambar terkait
Jenis pipa ac
3 jenis type pendinginan ac
- Tipe Pendinginan pipa panas - dingin / kering - basah Maksut dari keterngan diatas adalah pipa discharge panas / (kering) sedangkan pipa suction dingin / (basah).
Type pendinginan pipa dingin - dingin / (basah - basah)
Type pendinginan pipa panas panas / (kering /kering)
→ → → →
↑ ↓
↑ Kompressor
↑ ↓
↑ Kondensor
↑ ↓
↑ Filter
↑ ↓
↑ Pipa kapiler
↑ ↓
↑ Pipa discharge
↑ ↓
↑ Evavorator
↑ ↓
↑. Pipa suction
↑ ↓
↑ Accumulator
↑ ↓
← ← ← ←
Jenis atau type pipa yang di maksud di sini type pendinginan pipa di bagian pipa discharge dan pipa suction.

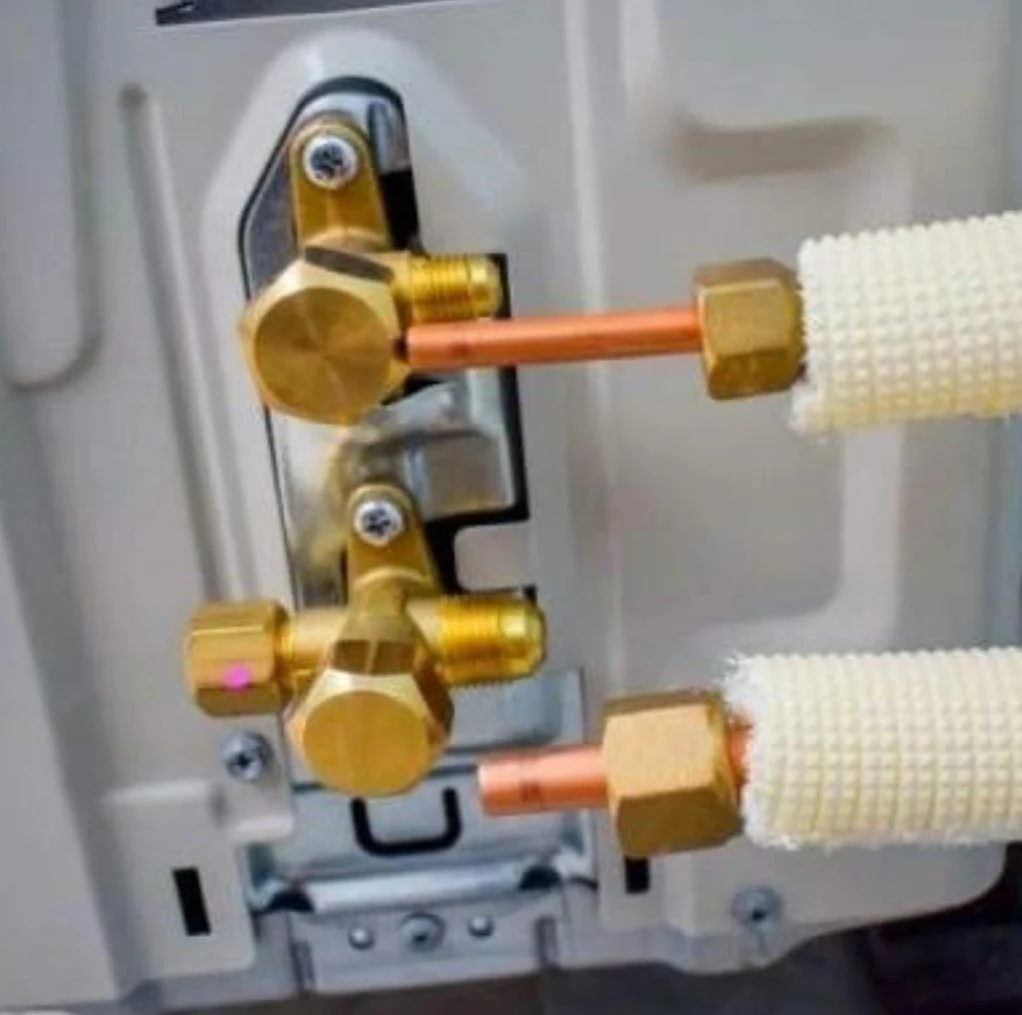

Pipa discharge adalah pipa output dari kompresor di gambar ditunjukkan pada pipa kecil
Pipa suction adalah pipa input ke kompresor di gambar ditunjukkan pada pipa besar.
Maksut dari keterangan di atas adalah pipa discharge dingin / (basah) sedangkan pipa suction dingin / (basah).
Maksud keterangan di atas adalah pipa discharge panas / (kering) sedangkan lipa suction panas / (kering).
Yang membedakan dari ke tiga type di atas adalah posisi penempatan pipa kapiler nya
Disebut Type pendinginan pipa panas - dingin di karenakan pipa kapiler nya berada di unit outdor.
Sedangkan untuk tipe pendinginan pipa dingin - dingin dikarenakan pipa kapilernya berada pada unit indoor
Untuk pendinginan pipa panas - panas itu dikarenakan pipa kapiler dan kompresor nya berada pada unit indoor
